När globala elnät utvecklas mot högre tillförlitlighet och miljömässig motståndskraft förblir ANSI-transformatorbussningar en hörnsten i medel- och hög-spänningsutrustning på marknader i Nordamerika, Sydamerika och ANSI. Designad i strikt överensstämmelse medANSI C57.19-serien(inklusive C57.19.01, C57.19.02 och C57.19.100) säkerställer dessa bussningar enhetligt elektriskt spel, termisk prestanda och mekanisk uthållighet under olika driftsförhållanden.
Viktiga tekniska specifikationer
| Parameter | ANSI-krav | Ingenjörsinsikt |
|---|---|---|
| Strömfrekvens tål spänning | Per C57.19.01 | Validerad under 60 Hz, med höjdkorrigeringsfaktorer |
| Motstånd mot blixtimpulser (BIL) | 1,2/50 µs vågform | Kritisk för kustområden och regioner med hög isokeraunicitet |
| Salt-dimma test | Större än eller lika med 3000 h ingen korrosion | Verifierar materialstabilitet vid marin/industriell förorening |
| Partiell urladdningsnivå | Mindre än eller lika med 5 pC vid 1,5× märkspänning | Uppnås via vakuumimpregnerad epoxiglimmerkompositisolering |
Strukturella designinnovationer
Dirigent– Gradientövergång av silver-kopparlegering: hög konduktivitet (större än eller lika med 98 % IACS) med värmeutvidgningskoefficient exakt anpassad till porslinshöljet, vilket eliminerar gränsytspänningscykler.
Isoleringskärna– Vakuumimpregnerat epoxiglimmerkompositsystem som erbjuder låg dielektrisk förlust (tan δ < 0,3%) och extremt låg PD-startspänning, vilket förlänger livslängden över 40 år.

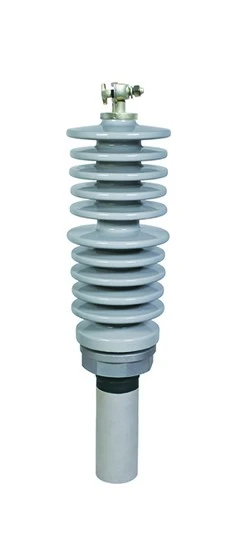

Hus i porslin– Isostatisk pressad med ±0,5 mm väggtjocklekstolerans, böjhållfasthet Större än eller lika med 120 MPa. Den optimerade skjulprofilen ökar krypavståndet med 15–20 %, vilket avsevärt minskar sannolikheten för överslag av föroreningar.
Riktlinjer för urval för ingenjörer
- Strömvärde med harmonisk marginal– För likriktar- och omvandlartransformatorer, specificera förstärkta bussningar med 20–30 % extra termisk kapacitet för att klara icke-sinusformade belastningar.
- Höjdkorrigering– För varje 1000 m över havet, lägg till 8 % isoleringsmarginal; över 2 000 m, anta speciella skjuldesigner (t.ex. skjul med större diameter eller dimskydd) för att kompensera för minskad luftdensitet.
- Dynamisk temperaturmatchning– I tropiska eller ökenklimat, utför termisk modellering för att minska den kontinuerliga strömkapaciteten med 3–5 % för varje 10 grader över 40 graders omgivningstemperatur, för att säkerställa att temperaturen på heta ställen håller sig inom klass A (105 grader).
Smart drift & underhåll
Moderna ANSI-bussningar är alltmer utrustade medmulti-sensor tillståndsövervakning:
- Vibrationsspektrumanalys– Upptäcker lösa anslutningar eller intern urladdningsaktivitet.
- Infraröd termografi– Identifierar onormala temperaturgradienter i realtid.
- Inbyggda fiberoptiska sensorer– Övervaka kontinuerligt belastning, temperatur och inre fuktighet, vilket möjliggör förutsägande underhåll och minskar oplanerad avbrottstid med upp till 60 %.
Materialgränser
Grafenförbättrad epoxi
Ökar nedbrytningsfältstyrkan med ~30 % och minskar fuktdiffusionskoefficienten, går nu in i kommersiell produktion för extrahögspänningskvaliteter (EHV).
Självläkande isolering
Mikrokapselbaserad teknologi som autonomt reparerar mikrosprickor under elektrisk påfrestning, vilket förlänger isoleringens livslängd med uppskattningsvis 15–20 år i accelererade åldringstester.
Typiska applikationer
Pad-monterade transformatorer (amerikansk stil)– Används i stor utsträckning i distributionsnät för bostäder och kommersiella ändamål.
Distributions- och transformatorstationer– Upp till 345 kV och högre.
System för insamling av förnybar energi– Sol- och vindkraftsparker som kräver hög föroreningsbeständighet och kompakta fotavtryck.
