Som leverantör av epoxibussningar får jag ofta en enkel fråga av ingenjörer, inköpsspecialister och andra branschpartners: "Vilka är standarderna som epoxibussningar måste uppfylla?" Det är en fråga som skär till hjärtat av varför dessa komponenter är så viktiga – de är de tysta arbetshästarna för transformatorer, ställverk och elpaneler, som håller högspänningsströmmen där den hör hemma (inuti utrustningen) och låter den flöda dit den ska. Tillbringa när som helst i kraftdistributionssektorn och du kommer att veta att en bussning som inte uppfyller de rätta standarderna inte bara är en underordnad del – det är en risk. Under årens lopp har jag sett på egen hand hur att följa dessa standarder skiljer pålitliga, långvariga epoxibussningar från sådana som misslyckas i förtid, vilket leder till kostsamma stillestånd, säkerhetsrisker och frustrerade team. Idag vill jag bryta ner hur dessa standarder faktiskt ser ut, varför de finns och hur de formar de epoxibussningar som vi designar och levererar till våra kunder.
Låt oss först grunda detta i vad en epoxigenomföring är, för inte alla som frågar om standarder börjar med den grunden. En epoxibussning är en isolerande komponent som passerar en strömförande ledare genom en jordad barriär, t.ex. stålväggen i en transformatortank eller en elektrisk panel av metall. Tillverkad av epoxiharts (ofta förstärkt med glasfiber eller andra material för styrka), ersätter den äldre, mindre hållbara alternativ som porslin, vilket ger bättre motståndskraft mot termisk stress, mekanisk påverkan och fukt. Som leverantör är vårt jobb att se till att varje epoxibussning vi skickar inte bara passar utrustningen, utan också uppfyller de strikta branschreglerna som styr prestanda och säkerhet. För att ge dig en känsla av utbudet tillverkar vi allt från lågspänningsalternativ (LV) för små elcentraler till högspänningsmodeller för stora krafttransformatorer, allt i linje med globala standarder. För sammanhang kan du utforska hela vår linje här:Epoxihartsgjutbussning
Låt oss börja med den mest grundläggande uppsättningen standarder: de som fastställs av internationella och nationella standardiseringsorgan. De två största aktörerna här är International Electrotechnical Commission (IEC) och Institute of Electrical and Electronics Engineers (IEEE), tillsammans med nationella organ som American National Standards Institute (ANSI) i USA och Deutsches Institut für Normung (DIN) i Tyskland. Dessa grupper skapar inga regler ur tomma intet – de sammanställer årtionden av fältdata, laboratorietester och bästa praxis för att säkerställa att epoxibussningar fungerar konsekvent över olika klimat, spänningsnivåer och applikationer.
Ta till exempel IEC 60137. Detta är kärnstandarden för genomföringar för växelströmssystem över 1 000 volt, som täcker nästan alla medel- och högspännings epoxibussningar. Det dikterar allt från den minsta dielektriska hållfastheten (hur väl epoxin motstår elektriskt genombrott) till den maximala temperaturen som bussningen kan hantera under normal drift och överbelastning. IEEE har en parallell standard, IEEE C57.19.01, som specifikt gäller transformatorbussningar, en kategori som inkluderar många av de epoxihartsbussningar vi levererar. För oss är dessa standarder inte bara kryssrutor – de är baslinjen för varje designbeslut vi fattar. När en kund beställer en epoxigenomföring till en 35kV transformator måste vi se till att väggtjockleken på epoxin, typen av hartsblandning och kvaliteten på glasfiberarmeringen matchar de termiska och elektriska kraven som anges i dessa standarder.

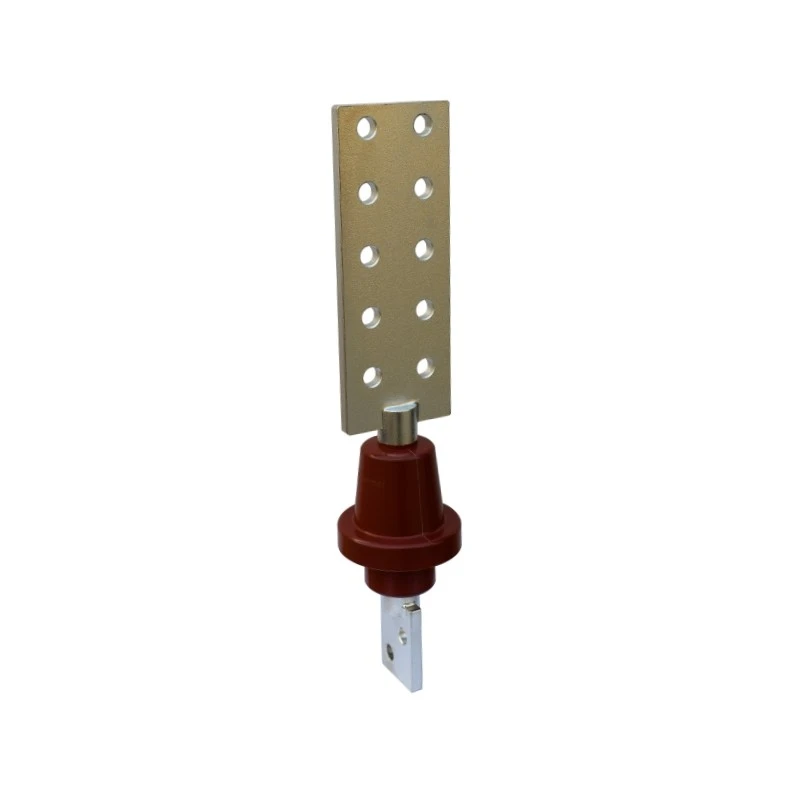

Utöver internationella standarder finns det applikationsspecifika standarder som gäller beroende på var bussningen används. För lågspännings-epoxigenomföringar, som de för panelmonterade ställverk, följer vi andra kriterier än för högspänningstransformatorgenomföringar. Låt oss prata om lågspänning först. LV-epoxibussningar används i allt från elpaneler för bostäder till industriella styrskåp, där spänningen vanligtvis är under 1 000V. Standarderna här fokuserar mer på mekanisk hållbarhet, motståndskraft mot damm och fukt (LV-områden kan vara lika utsatta för tuffa förhållanden som högspänning) och enkel installation. Paneler i fabriker eller utomhusinstallationer behöver till exempel epoxibussningar som klarar vibrationer från tunga maskiner och exponering för regn utan att spricka. Våra panelmonterade LV-epoxibussningar är testade för att uppfylla dessa specifika krav, så de är pålitliga även i krävande kommersiella miljöer. Du kan lära dig mer om dessa panelspecifika alternativ med lägre spänning här:Panelmonterad LV epoxibussning
LV-isolerande epoxibussningar, nästa kategori ner, går ofta in i mindre distributionstransformatorer eller strömförsörjningar, där fokus ligger på tillförlitlig isolering vid lägre spänningsnivåer. Standarderna för dessa är lite mildare när det gäller dielektrisk styrka än alternativ för mellan- eller högspänning, men strängare när det gäller kompatibilitet med de ledare de har. Eftersom LV-bussningar är så utbredda – det finns miljoner i användning enbart över hela Nordamerika – inkluderar standarder också krav på spårbarhet och konsekvent tillverkning. Vi spårar varje parti av våra LV-epoxibussningar från råharts till färdig del, så att kunderna kan lita på att varje enhet är identisk med den sista. För att se hur dessa LV-isoleringslösningar är utformade, besök:LV isolerande epoxibussning
När vi går upp till medel- och högspännings epoxigenomföringar, som de för stora krafttransformatorer, blir standarderna mycket strängare. En transformatorbussning som går sönder kan ta hela enheten offline, vilket leder till strömavbrott som påverkar tusentals människor, för att inte tala om kostnaden för att byta ut bussningen och själva transformatorn. Standarderna här inkluderar en rad kritiska tester: dielektrisk hållfasthetstestning, där vi applicerar en spänning som är högre än bussningens driftsspänning för att säkerställa att den inte går sönder; termiska cykeltester, där vi värmer och kyler bussningen upprepade gånger för att efterlikna temperatursvängningarna i driften; och mekanisk belastningstestning, där vi applicerar kraft för att simulera ledarens vikt eller belastningen vid installation. För våra epoxihartsbussningar gjorda för transformatorer är dessa tester icke förhandlingsbara. Vi testar inte bara ett prov från varje produktionskörning – vi testar varje design innan den går i full produktion, och vi arbetar nära kunderna för att justera om deras specifika transformator har unika krav. Du kan utforska våra epoxibussningar som är skräddarsydda exklusivt för transformatorapplikationer här:Epoxibussning för transformator
En annan viktig uppsättning standarder som ofta förbises är materialspecifika standarder. Epoxiharts är kärnmaterialet i våra bussningar, så egenskaperna hos det hartset måste uppfylla specifika kriterier. American Society for Testing and Materials (ASTM) har standarder för epoxihartser som används i elektriska applikationer, som ASTM D4066, som täcker egenskaperna hos värmehärdande gjutmaterial, inklusive dielektrisk hållfasthet, böjhållfasthet och värmebeständighet. För oss innebär det att vi väljer epoxiblandningar som inte bara uppfyller dessa materialstandarder utan också fungerar bra med gjutningsprocessen. Dåligt formulerad epoxi kan ha tomrum eller luftbubblor under gjutning, vilket försvagar bussningen och gör den mer benägen för elektriska haverier. Vårt tillverkningsteam arbetar för att minimera dessa tomrum genom exakta blandnings- och gjutprocesser, vilket säkerställer att varje epoxihartsbussning vi gör är tät, enhetlig och uppfyller alla materialkrav. Detta engagemang för materialkvalitet är anledningen till att så många långvariga kunder kommer tillbaka till oss för sina behov av epoxibussningar – de vet att våra delar inte skär hörn på material.
Säkerhetsstandarder är ytterligare ett lager av detta, särskilt för epoxibussningar som används i utrustning som vetter mot allmänheten. Bussbränder eller elektriska ljusbågar är sällsynta när standarder följs, men de inträffar när delar är undermåliga. Standarder som OSHA (Occupational Safety and Health Administration) i USA ställer krav på komponenter som används i utrustning som arbetare kan komma åt, vilket till exempel dikterar att epoxibussningar har en viss grad av flambeständighet. Våra epoxibussningar är formulerade för att uppfylla UL 94 V-0, den högsta flambeständigheten för plast, vilket innebär att de slutar brinna nästan omedelbart om de utsätts för en liten låga. Det är en standard vi prioriterar eftersom säkerheten inte bara är en ruta att kontrollera – det är en del av vårt ansvar som leverantör.
Låt oss prata om hur dessa standarder utspelar sig i verkliga scenarier, för det är där deras värde blir tydligt. För några år sedan hade vi en kund som höll på att byta ut porslinsbussningar i en flotta av mellanspänningstransformatorer. Porslin misslyckades ofta på grund av sprickor från stötar - vanligt i utomhusmiljöer där transformatorer kan träffas av skräp eller till och med små vilda djur. De bytte till våra epoxihartsgjutna bussningar och vi arbetade med dem för att se till att delarna uppfyllde IEC 60137-standarderna för deras specifika spänningsnivå. Epoxibussningarna höll inte bara tre gånger längre än porslinsbussningarna, utan de klarade också alla erforderliga dielektriska och termiska tester under fälttestning. Det är vinsten av att följa dessa standarder: delar som presterar bättre, håller längre och minskar den totala ägandekostnaden för kunderna.
Naturligtvis utvecklas även standarder i takt med att tekniken förändras. I takt med att nätinfrastrukturen blir smartare, med mer förnybar energi och distribuerad kraft, förändras kraven på epoxigenomföringar. Nya standarder utvecklas för att hantera saker som partiell urladdning (små elektriska läckor i epoxin som kan orsaka långvariga skador) och kompatibilitet med smarta nätövervakningssystem. Som leverantör håller vi oss uppdaterade om dessa förändringar – vi investerar i FoU, arbetar nära branschgrupper och uppdaterar våra tillverkningsprocesser för att anpassa oss till nya standarder. På så sätt behöver våra kunder inte oroa sig för att köpa delar som kommer att bli föråldrade eller misslyckas med att uppfylla framtida krav.
Nu vill jag vara tydlig: standarder är inte en lösning som passar alla. Medan globala standarder sätter grunden, kan olika regioner eller applikationer ha ytterligare krav. Till exempel behöver en bussning som används i ett kraftverk i ett kustområde extra motståndskraft mot saltkorrosion, så vi kan lägga till en UV-stabiliserad topplack till våra epoxibussningar för att uppfylla den specifika miljöstandarden. Som leverantör samarbetar vi med våra kunder för att förstå deras unika behov, sedan skräddarsyr vi våra epoxibussningar för att möta både kärnstandarderna och dessa ytterligare krav. Det är därför vi erbjuder ett så brett utbud av epoxibussningar – från lågspänningspanelenheter till högspänningstransformatorkomponenter – alla i linje med de standarder som är viktiga för deras tillämpning.
Om du är en arbetande proffs som behöver epoxibussningar, eller någon som bara vill förstå vad som krävs för att göra en pålitlig komponent, är nyckeln till detta: standarder är inte förhandlingsbara. De är inte bara en uppsättning regler från ett avlägset styrelserum – de är resultatet av årtionden av erfarenhet, testning och lärande av vad som fungerar (och vad som inte gör det) på fältet. Som leverantör är varje epoxibussning vi skickar byggd för att uppfylla dessa standarder, eftersom det är så vi tjänar våra kunders förtroende.
Oavsett om du skaffar epoxigenomföringar till en ny transformator, uppgraderar en elpanel eller byter ut en sliten komponent så finns vi här för att hjälpa dig. Vårt team har många års erfarenhet av att navigera i dessa standarder, så vi kan guida dig till rätt epoxigenomföring för dina behov, testa den för att säkerställa att den uppfyller alla krav och stödja dig varje steg på vägen. För att lära dig mer om våra produktlinjer eller för att starta en konversation om ditt specifika projekt, kontakta vårt team för upphandling och teknisk support.
Referenser:
- Internationella elektrotekniska kommissionen. (2020). IEC 60137: Isolerade bussningar för växelströmssystem över 1 000 V. Genève, Schweiz: Författare.
- Institutet för el- och elektronikingenjörer. (2018). IEEE C57.19.01: Standard för prestanda, specifikation och dimensionering av bussningar för transformatorer. New York, NY: Författare.
- American Society for Testing and Materials. (2021). ASTM D4066: Standardspecifikation för värmehärdande gjutmaterial. West Conshohocken, PA: Författare.
- Underwriters Laboratories. (2019). UL 94: Standard för säkerhet för brandfarlighet av plastmaterial för delar i enheter och apparater. Northbrook, IL: Författare.
